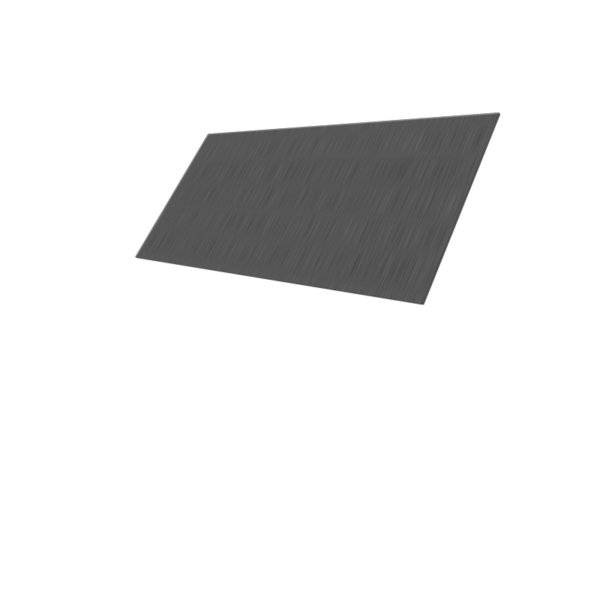

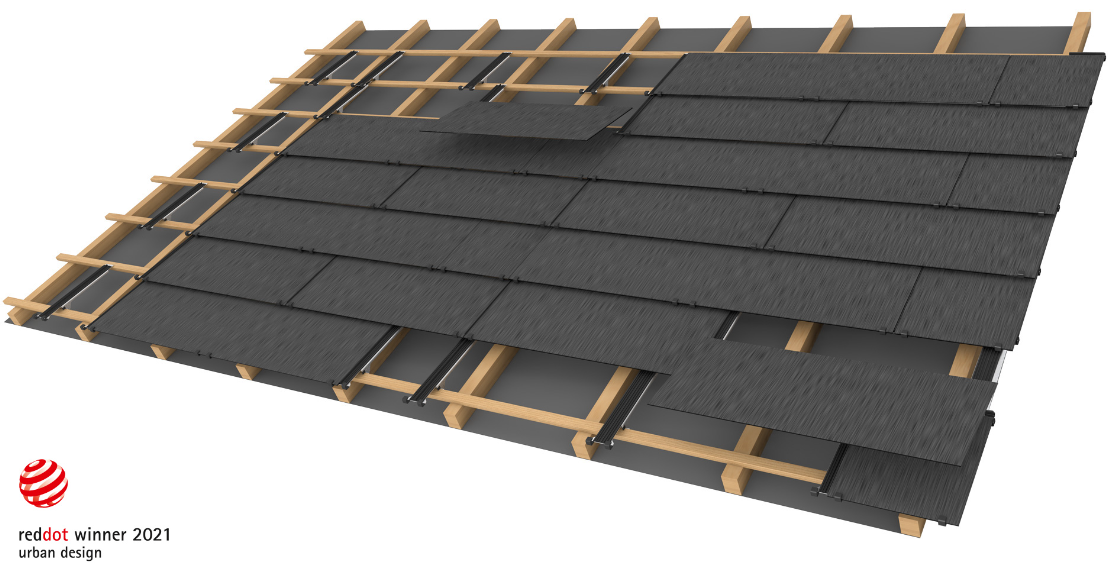

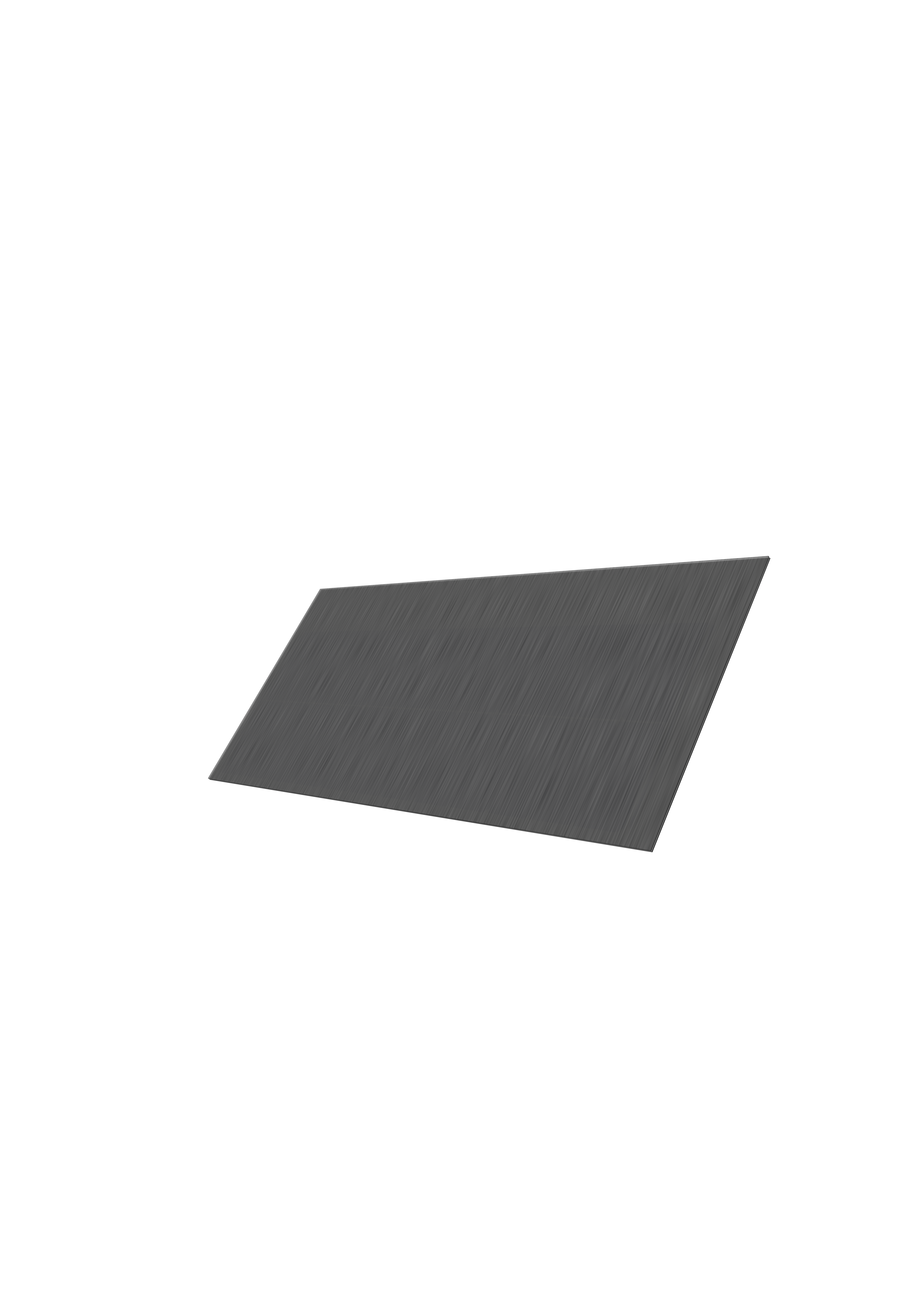

Fotovoltická krytina určená pre integrovanú fotovoltickú strechu. Určená pre montážny systém MATCH. Slúži ako náhrada za bežnú krytinu.
Špecifikácia
| Elektrické parametre (Modul) | |
| Menovitý výkon | 75 Wp |
| Menovité napätie | 14.3 V |
| Menovitý prúd | 5.28 A |
| Napätie naprázdno | 16.7 V |
| Skratový prúd | 5.58 A |
| Účinnosť modulu | 18.25 % |
| Leistungssortierung (-) | 0 % |
| Leistungssortierung (+) | 5 % |
| Elektrické parametre (FV články) | |
| Účinnosť článkov | 24.00 % |
| Všeobecé parametre (FV články) | |
| Použitá technológia | RearCon |
| Formát článkov | M6 |
| Geometria článkov | Pseudo-štvorec |
| Dĺžka článku | 166.00 mm |
| Šírka článku | 83.00 mm |
| Vzhľad | |
| Počet FV článkov | 24 |
| Počet stringov článkov | 2 |
| Počet článkov na string | 12 |
| Delenie článkov | Half-cut |
| Farba kontaktu | Čierna |
| Farba zberača | Neviditeľná |
| Skladba a povrchová úprava | |
| Vzhľad | Granitovo sivá, tmavosivá |
| Zloženie | Sklo-Sklo |
| Typ skla | Creek |
| Povrch skla | Štandardný |
| Farba výplne medzi článkami | Čierna |
| Konektor | |
| Typ konektora | Stäubli MC4 |
| Prevádzkové podmienky | |
| Max. Systémové napätie IEC | 1000 V |
| Max. Istenie na string | 15 A |
| Max. snehováý záťaž | 2400 N/m² |
| Trieda odolnosti voči krupobitiu | HW 5 (50 mm bei 30.8 m/s) |
| Aplikačná trieda | A |
| Trieda ochrany | II |
| Normy | IEC/EN 61215, IEC/EN 61730 |
| Skúška soľným postrekom | IEC/EN 61701 I + II |
| Test korózie amoniaku | IEC/EN 62716 |
| Montážny systém (Modul) | |
| Dĺžka rastra | 380 mm |
| Širka rastra | 1086 mm |
| Umiestnenie konektora | Vľavo |
| Použitie | |
| Montáž | Zabudované |
| Krytina (kompatibilita) | Žiadna, Škridla, Falcovaný plech, Trapézový plech, Vlnitý plech, Bobrovka, Prefa |
| Montážny systém | |
| Rozmery | |
| Dĺžka | 465 mm |
| Šírka | 1081 mm |
| Výška | 9 mm |
| Váha | 10.4 kg |
| Záruky | |
| Záruka na produkt | 10 rokov |
| Záruka na výkon | 25 rokov |
| Výroba | |
| Výrobca | Megasol Energie A.G. |
Na stiahnutie:
Technický list: 1555_MATCH Slate RC creek granite grey_EN
Plánovacie informácie: 1925_V24.01 MATCH Slate planning information
MATCH Slate so strešnými oknami VALUX: 2152_V23.10 MATCH Slate with VELUX roof windows
Požiadavky na podklad strechy pre MATCH Slate: 2164_V23.10 Requirements for the sub roof for Megasol in-roof
MATCH Slate: MATCH-Slate-Faltblatt-V1-EN-
